站內(nèi)快速頁面瀏覽導(dǎo)航（右側(cè)每個地坪項目都可以點擊）：（工業(yè)廠房固化地坪、超硬鋼化地坪、耐磨地坪、環(huán)氧自流平地坪、超耐磨聚氨酯地坪、乙烯基重防腐地坪、倉儲超平地坪、固化地坪、無塵硬化地坪、裝甲地坪、水性聚氨酯超耐磨地坪、環(huán)氧薄涂地坪、超耐磨砂漿聚氨酯地坪、環(huán)氧砂漿地坪、環(huán)氧磨石地坪、水泥基磨石地坪、水泥自流平無縫地坪、大理石翻新晶面地坪、仿古藝術(shù)地坪、市政透水地坪、彩色防滑地坪、嚴重起砂起灰地坪改造、 無機環(huán)保材料快速修復(fù)地坪、破舊起皮環(huán)氧地坪改造、地坪裂縫快速修補、舊地坪翻新、市政壓印地坪、公路快速修補）
舊地坪翻新
其中包含有舊地面起砂翻新，舊環(huán)氧地坪翻新，舊耐磨地坪翻新，舊瓷磚地面翻新，油污地面翻新等等。

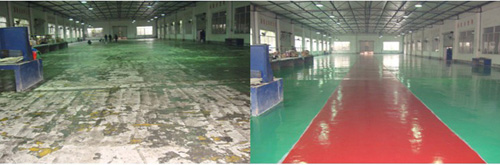

地坪時間長了,保養(yǎng)不當(dāng)會出現(xiàn)如（下圖）情況：
狀況解決辦法
1.輕微的起砂、起塵等狀況：由國貿(mào)地坪技術(shù)員對舊地面進行檢測，找出根本原因后出具方案：先用無塵打磨機或銑刨機對舊地面進行整體打磨（車間有設(shè)備的要用薄膜包裹防護）直至混凝土堅硬層，最后清理、清潔地面；根據(jù)客戶要求重新施工環(huán)氧系列地坪或商業(yè)耐磨地坪。
2.地面油垢：由國貿(mào)公司地坪技術(shù)員視地面油垢的污染程度出具方案：小面積的油污用低濃度的酸洗液清洗后打蠟處理；如大面積油污或污染的很嚴重后必須進行脫脂、脫油、打磨等處理，再施工客戶確定的相應(yīng)地坪并做好保養(yǎng)，避免油污再次的腐蝕地面。
3.裂縫處理：由國貿(mào)技術(shù)人員現(xiàn)場勘察舊地坪裂縫處，找出根本原因后出具方案：如果是環(huán)氧系列地坪出現(xiàn)裂紋，不能簡單從處理裂縫的問題著手，還要考慮裂縫處是否已經(jīng)脫層、起殼等；裂縫處理可以使用手提打磨機把裂縫切成V形槽、清理、清潔，然后填入環(huán)氧砂漿整平即可。
4.空鼓、坑洞處理：地面坑洞、空鼓會使地面難以找平，先使用打磨機打磨，將地面有空鼓的地方鏟除，再用環(huán)氧砂漿進行坑洞填補，最后施工客戶選定的地坪。
地面起砂解決辦法
錯誤處理方法：當(dāng)?shù)孛嫫鹕皶r，很多人會使用界面劑攪拌水泥進行涂刮，欲將起砂部位覆蓋；事實上此舉根本不會達到預(yù)期效果，一般情況干燥后表層又會龜裂，剝落，大面積起殼。這是由于根本沒有從本質(zhì)上解決地面起砂的問題，想通過覆蓋達到修復(fù)的效果是完全錯誤的想法。
正確處理方法：
A. 用打磨機打掉起砂層，涂刷混凝土密封固化劑后施工環(huán)氧系列地坪。
B. 如果混凝土起砂不嚴重，又對地面使用和環(huán)境美化沒有要求，可打磨后只施工混凝土密封固化劑以降低成本。
C. 若對地面的使用要求有較高耐磨、耐壓、耐刮的要求，只能重新掃漿、澆筑混凝土3~5公分，再施工商業(yè)耐磨地坪。
德立固混凝土密封固化劑原理：滲入混凝土內(nèi)部進行復(fù)雜的化學(xué)反應(yīng)（與已凝結(jié)的混凝土中所含的半水化水泥、游離鈣、氧化硅等物質(zhì)發(fā)生交鏈接等一系列化學(xué)反應(yīng)），最終產(chǎn)物會堵塞、固封混凝土的結(jié)構(gòu)孔隙，大大增加了混凝土的強度、密實度，從而大大增強了混凝土的抗化學(xué)物質(zhì)的侵蝕能力及耐磨耐壓性。
如何預(yù)防地面起砂
1. 嚴格控制水灰比：水灰比的大小直接影響砂漿強度。水灰比過大，地面強度就低，地表面粗糙，不耐磨，易起砂；多余的游離水分蒸發(fā)，致使水泥漿面層出現(xiàn)毛細孔，降低了砂漿的密實性，易磨損起砂。
2. 盡可能使用普通硅酸鹽水泥(強度等級不小于42.5MPa)：普通硅酸鹽水泥與礦渣水泥、火山灰質(zhì)水泥相比，具有保水性較好、干縮性小，早期強度高的優(yōu)點，對確保地面質(zhì)量和施工進度均很有利。采用普通硅酸鹽水泥是保證水泥砂漿強度，防止地面的起砂所必備的前提。
3. 禁止使用過期水泥和受潮水泥：水泥存放期超過三個月者稱為過期水泥。過期水泥用于地面面層時，其強度、硬度及耐磨性能都會顯著下降，導(dǎo)致起砂。受潮水泥是水泥與水發(fā)生作用凝結(jié)成塊，從而活性大大降低，膠結(jié)性能差，與過期水泥相比，質(zhì)量更劣，所以不能用在地面面層上。
4. 地面面層砂漿不要用細砂：地面要承受各種壓力、磨擦、撞擊，必須具有一定的強度和耐磨性能。粗砂、中砂無論在強度上還是耐磨上都勝過細砂。細砂拌制的砂漿干縮性大，易開裂。保水性也差，不利于壓光。砂子的含泥量不要大于3%，否則會降低砂漿強度，導(dǎo)致起砂。
5. 掌握好壓光時間：壓光工作要控制在終凝前完成。壓光過早，表面會游浮一層水，必然影響砂漿強度；壓光時間過遲，會擾動或損傷水泥凝膠體的凝結(jié)結(jié)構(gòu)，影響砂漿強度的增長，表面的毛細孔也難消除，也會導(dǎo)致起砂現(xiàn)象。
6. 要有足夠的養(yǎng)護時間：養(yǎng)護的好壞對地面質(zhì)量的優(yōu)劣關(guān)系極大。一般養(yǎng)護時間要大于7天；養(yǎng)護時間不夠，若在干燥空氣中，水分不斷蒸發(fā)，就會減緩甚至停止硬化，面層砂漿就無法達到設(shè)計強度，起砂也就在所難免。同理，在強度較低時過早使用，勢必中斷養(yǎng)護，影響強度增長，面層會遭損傷。
7. 水泥地面的冬季施工：盡量避免在冬季施工；若冬季施工時，應(yīng)防止受凍，確保施工環(huán)境的溫度應(yīng)在5℃以上。砂漿受凍后，體積膨脹，致使空隙率變大，形成松散顆粒，面層強度將大大下降，最終使用時出現(xiàn)起砂。
為何要翻新
自然萬物皆是在變化，新老更替，當(dāng)您的地坪使用了50年、80年也會變舊：出現(xiàn)裂紋、空鼓、起砂起皮、被人無意中劃傷等等；地面的重塑“青春”也就成了各公司負責(zé)人比較關(guān)注的問題：
1.車間生產(chǎn)要求符合GMP標(biāo)準，當(dāng)然對地面潔凈度的要求也較高，地面舊了就必須翻新。
2.車間專配的機械設(shè)備比較精密，車間地坪變舊容易起砂起塵，極易對設(shè)備造成損傷；最后導(dǎo)致耽誤生產(chǎn)、延誤訂單又要花去公司很多經(jīng)費來維修機械設(shè)備，給公司造成非常大的損失；
3.車間加工生產(chǎn)的是精密電子元器件，對地面的潔凈度要求也較高，一旦舊地坪起砂起塵等就會使產(chǎn)品質(zhì)量造成影響，同時也會給公司帶來經(jīng)濟損失及公司形式破壞；
4.作為生產(chǎn)型的企業(yè)，客戶（特別是外企）或領(lǐng)導(dǎo)在簽訂合同前都會參觀車間，了解生產(chǎn)流程；如果車間地面出現(xiàn)凹凸不平、灰塵等，勢必會影響最后合同的簽訂，直接造成公司損失；
5.地坪破舊后，若不翻新處理，公司相關(guān)認證（如：iso9001、iso14000等）無法通過；
6.普通水磨石地面和地板磚地面，雖能解決翻砂起塵問題，但其面層本身與混凝土基層是剝離的，在經(jīng)過長期受壓的作用下，很容易造成地面面層起殼、空鼓、碎裂、脫落現(xiàn)象；
如何去翻新
方案一：（對地面無承載要求、無潔凈美觀要求、要求成本最低時，推薦使用。）
對舊地面進行打磨、清理、清潔，再施工混凝土密封劑。
優(yōu)點：
1.使用壽命長達15年以上；
2.防塵、耐磨、易清潔、施工方便、周期短。（可以在現(xiàn)場不移動設(shè)備的情況下施工）。
方案二：（對地面要求承重載、耐沖擊的機械加工車間，推薦使用）
對舊地面銑刨，做3～5公分厚的細石混凝土，再施工商業(yè)耐磨地坪。
優(yōu)點：
1.能承受重壓，耐磨、耐沖擊；
2.可以做出不同的顏色，劃出區(qū)域；
3.價格適中、經(jīng)久耐用、防塵、易清潔。
方案三：（對地面承載要求不高，而對地面的潔凈度及美觀度要求較高時，推薦使用）
對舊地面進行打磨、清理、清潔，再涂裝耐壓砂漿型環(huán)氧地坪或鏝面環(huán)氧自流平地坪。
優(yōu)點：
1.硬化后收縮率小，無縫，表面光潔、美觀、易清潔；
2.耐酸、堿、鹽、油類腐蝕，特別是耐強堿性能好；
3.防潮、防塵、耐磨、耐沖擊。
舊地面翻新的應(yīng)用：
地下車庫地坪、室內(nèi)外工業(yè)地坪、展覽館地坪、醫(yī)院地坪、高速公路服務(wù)區(qū)地坪、糖酒奶廠地坪 、冷凍廠地坪、制藥廠地坪、倉庫地坪、超市地坪、飛機場地坪、飛機維修庫地坪、物流中心地坪、港口地坪、機場跑道地坪、廠房地坪、車庫地坪、車間地坪、制藥廠地坪、GMP地坪、食品廠地坪、飲料廠地坪、罐頭廠地坪、冷庫地坪、百貨市場地坪、農(nóng)貿(mào)市場地坪、批發(fā)市場地坪、建材市場地坪、汽車市場地坪、購物中心地坪、修理廠地坪、車站地坪，港口地坪、碼頭貨場地坪、貨站地坪、車庫地坪、機加工車間地坪、煙廠地坪、倉庫地坪 糧庫地坪、廣場地坪等。
|
網(wǎng)站首頁
